2023-07-14 10:09
已查看59次
1適用范圍
本標準適用于壓敏膠粘帶拉伸性能(拉伸強度、斷裂伸長率、屈服強度)的試驗。
2定義
2.1拉伸強度一試樣拉伸 至斷裂過程的最大拉與試樣初始寬度之比。
2.2斷裂伸長率一試樣斷裂時伸 長量與初始標線長度的百分比。
2.3屈服強度一 試樣 在拉伸過程中，屈服點出現(xiàn)時的拉力與試樣初始寬度之比。
3原理
本方法是通過試樣在拉伸力作用下，力-伸長變形的關(guān)系來求取其屈服強度和試樣在斷裂過程的最大拉力及伸長，從而獲得其拉伸性能。
4裝置

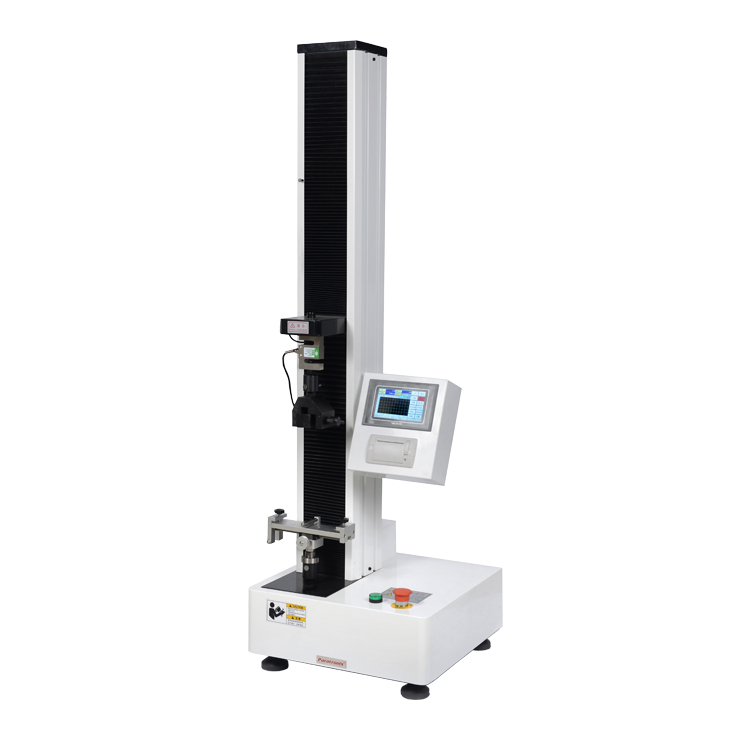

4.1試驗機：ETT-AM材料試驗機
4.1.1應使試樣的破壞載荷 在試驗機滿標負荷的15% ~85%范圍內(nèi)。試驗機力值的示值誤差不應大于1%。
4.1.2試驗機應附有能自動記錄拉力和伸長的繪圖裝置。
4.1.3試驗機夾持奉的移動速度為 300土30 mm/min.
5試樣
5.1試樣寬度為 25mm。于25mm時允許取原幅。試樣邊緣應光滑無缺口。
5.2 試樣數(shù)量不應少于5個。
6試驗條件
除另有規(guī)定外，應符合下列要求:
6.1標準試驗室溫度為23土 2 C;相對濕度為45% ~55%.
6.2膠粘帶應除 去包裝材料在6.1條件下放置2 h以上。
7試樣制備
7.1除去膠粘帶最外的3~5層，以大致等分地取三處測量寬度，取其算術(shù)平均值作為試樣的寬度。膠粘帶寬度大于25mm時，切為25mm.
7.2緩慢地解開膠粘帶長度約200mm,用印標線板在試樣粘面上印六條平行線作為標距，其顏色要有較大的反差。在試樣兩端貼合長約50mm,寬約40m m的紙或其他材料。
8試驗步驟
8.1把試樣平 整地置于夾持器中，夾持距離為100mm,并適當擰緊夾持器，以防止試樣在拉伸時產(chǎn)生打滑或斷在夾持器處。試樣的受力方向與試驗機施力方向保持-一致。
8.2以300mm/ min的速度對試樣加載，使試樣拉伸至斷裂，測量其工作部分標線的伸長和記錄斷裂過程的最大拉力。
8.3試樣斷裂在夾持器附近 5 mm內(nèi)，該試樣舍去。
8.4如果需要采用夾持距離作為工作部分標線距離測其伸長率，必須在報告中注明。
8.5對于某些材料的試樣，其屈服強度的試驗，可通過自動記錄裝置繪出的拉力-伸長變形曲線上查得其屈服點所對應的拉力。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍翔路15號
聯(lián)系我們
