2024-04-01 09:05
已查看140次
1設(shè)備與量具
1.1設(shè)備推薦：ETT-AM拉力試驗機
拉力試驗機:實測示值應(yīng)在表盤滿刻度的15%~85%之間，讀數(shù)示值誤差應(yīng)在±1%之內(nèi)。
1.2量具
游標(biāo)卡尺:較好度為0.02mm。直尺:較好度為1mm。
2試樣
2.1取樣位置

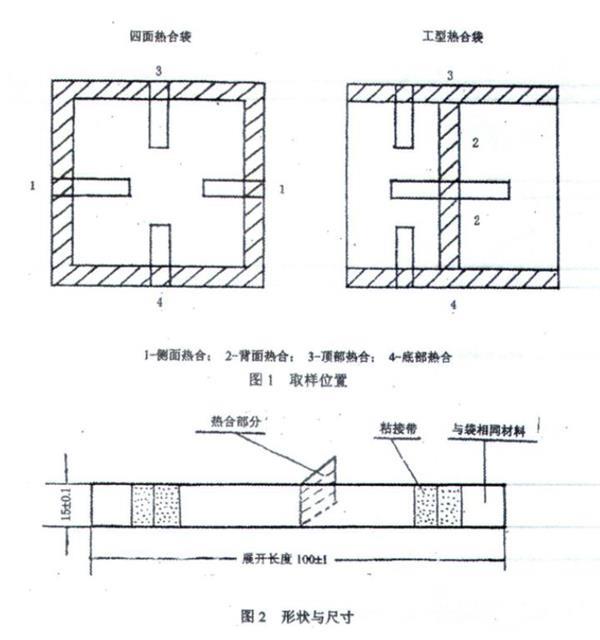

如圖Ⅰ所示，分別在塑料薄膜包裝袋的側(cè)面、背面、頂部和底部，與熱合部位成垂直方向上任取試樣，各自作為包裝袋側(cè)面、背面、頂部和底部的熱合試樣。
2.2形狀與尺寸
試樣寬度(15士0.1)mm，展開長度(100士1)mm，若展開長度不足(100士1)mm時，可按圖2所示，用膠粘帶粘接與袋相同材料，使試樣展開長度滿足(100±1)mm要求。
2.3 試樣數(shù)量
按2.1規(guī)定，從每個熱合部位裁取試樣10條，至少從3個塑料薄膜包裝袋上裁取。
2.4試樣數(shù)量
試樣寬度使用游標(biāo)卡尺測量，試樣長度使用直尺測量。
2.5狀態(tài)調(diào)節(jié)
按GB 2918中規(guī)定的標(biāo)準(zhǔn)環(huán)境和正常偏差范圍進(jìn)行，狀態(tài)調(diào)節(jié)時間不少于4h，并在此條件下進(jìn)行試驗。
3試驗步驟
將經(jīng)過狀態(tài)調(diào)節(jié)后的試樣，以熱合部位為中心，打開呈180°，把試樣的兩端夾在試驗機的兩個夾具上，試樣軸線應(yīng)與上下夾具中心線相重合，并要求松緊適宜，以防止試驗前試樣滑脫或斷裂在夾具內(nèi)。夾具間距離為50mm，試驗速度為(300士20)mm/min，讀取試樣斷裂時的較大載荷。
若試樣斷在夾具內(nèi)，則此試樣作廢，另取試樣補做。
4 計算
試驗結(jié)果以10個試樣的算術(shù)平均值作為該部位的熱合強度，單位以N/15mm表示，取三位有效數(shù)字。
5試驗報告
5.1塑料薄膜包裝袋的名稱、名稱、材質(zhì)、規(guī)格。
5.2試驗條件。
5.3試樣在塑料薄膜包裝袋中所處位置及各位置熱合強度的算術(shù)平均值，較大值，較小值。
5.4 當(dāng)熱合強度大于塑料薄膜的斷裂拉力時，應(yīng)予以說明。
6熱封試驗儀器推薦：HST-01A/HST-01熱封試驗儀
熱封試驗儀采用熱壓封口法對塑料薄膜和復(fù)合軟包裝材料的熱封溫度、熱封壓力和熱封時間進(jìn)行測定，以獲得精確的熱封性能指標(biāo)。通過觸摸屏設(shè)置需要的溫度、壓力、時間，內(nèi)部嵌入式微處理器通過驅(qū)動相應(yīng)的意見，并控制氣動部分，使上熱封頭上下運動，使包裝材料在一定的熱封溫度、熱封壓力和熱封時間下熱封合。通過改變熱封溫度、熱封壓力以及熱封時間參數(shù)，即可找到合適的熱封工藝參數(shù)。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍(lán)翔路15號
聯(lián)系我們
