本法適用于塑料復(fù)合在塑料或其他基材(如鋁箔、紙等)，上的各種軟質(zhì)、硬質(zhì)復(fù)合塑料材料剝離強(qiáng)度的測(cè)定。

剝離強(qiáng)度系指將規(guī)定寬度的試樣，在一定速度下，進(jìn)行T型剝離，測(cè)定得到的復(fù)合層與基材的平均剝離力。

檢測(cè)儀器推薦：ETT-AM材料試驗(yàn)機(jī)

測(cè)定法取試樣適量， 將試樣寬度方向兩端除去50 mm,均勻截取縱、橫向?qū)挾葹?5.0 mm士+0.1 mm,長(zhǎng)度200 mm的試樣各5條。復(fù)合方向?yàn)榭v向。試樣應(yīng)在溫度23 C士2 C,相對(duì)濕度50%士5%的環(huán)境中，

放置4小時(shí)以上，并在上述條件下進(jìn)行試驗(yàn)。

沿試樣長(zhǎng)度方向--端將復(fù)合層與基材預(yù)先剝開50mm,被剝開部分不得有明顯損傷。若試樣不易剝開，可將試樣- -端約20 mm浸入適當(dāng)?shù)娜軇?常用乙酸乙酯、丙酮)中處理，揮發(fā)后，再進(jìn)行剝離強(qiáng)度的試驗(yàn)。

若復(fù)合層經(jīng)上述方法的處理，仍不能與基材分離,則試驗(yàn)不可進(jìn)行，判定為不能剝離。

將試樣剝開部分的兩端分別夾在試驗(yàn)機(jī)上下夾具中，使試樣剝開部分的縱軸與上、下夾具中心連線重合,并松緊適宜。試驗(yàn)時(shí)，未剝開部分與拉伸方向呈T型，見圖1.試驗(yàn)速度為300 mm/min士30 mm/min,記錄試樣剝離過程中的剝離力曲線。

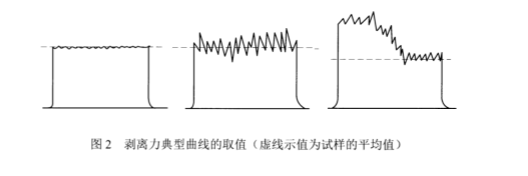

試驗(yàn)結(jié)果參照?qǐng)D 2三種典型曲線采取其中相近的一種取值方法，算出每個(gè)試樣平均剝離強(qiáng)度.每組試樣分別計(jì)算其縱、橫向剝離強(qiáng)度算術(shù)平均值為試驗(yàn)結(jié)果，取兩位有效數(shù)字，單位以N/15 mm表示。

若復(fù)合層不能剝離或復(fù)合層斷裂時(shí)，其剝離強(qiáng)度為合格。

???

GB15810-2019注射器

原標(biāo)題：注射器受正向壓力時(shí)活塞

2025-03-13 11:07:04

查看更多 >

?

YY/T 1819-2022正畸矯

正畸矯治器用膜片牙科學(xué)是牙科中

2025-03-12 11:00:54

查看更多 >

?

YBB00322005藥用玻璃

本標(biāo)準(zhǔn)YBB00322005適用于色環(huán)和點(diǎn)刻

2025-03-11 10:40:21

查看更多 >

?

GB/T 14449-2017氣霧

氣霧劑產(chǎn)品以其方便、高效的特點(diǎn)

2025-03-10 10:45:29

查看更多 >

?

YY/T 1898-2024血管內(nèi)

近年來相繼報(bào)道關(guān)注涂層剝落，其

2025-03-10 10:43:12

查看更多 >

?

GB T 1038.1塑料制品

本文件規(guī)定了在壓差條件下,測(cè)定

2025-03-07 09:51:54

查看更多 >

?
